Газпром арена, Санкт-Петербург

Газпром арена, Санкт-Петербург

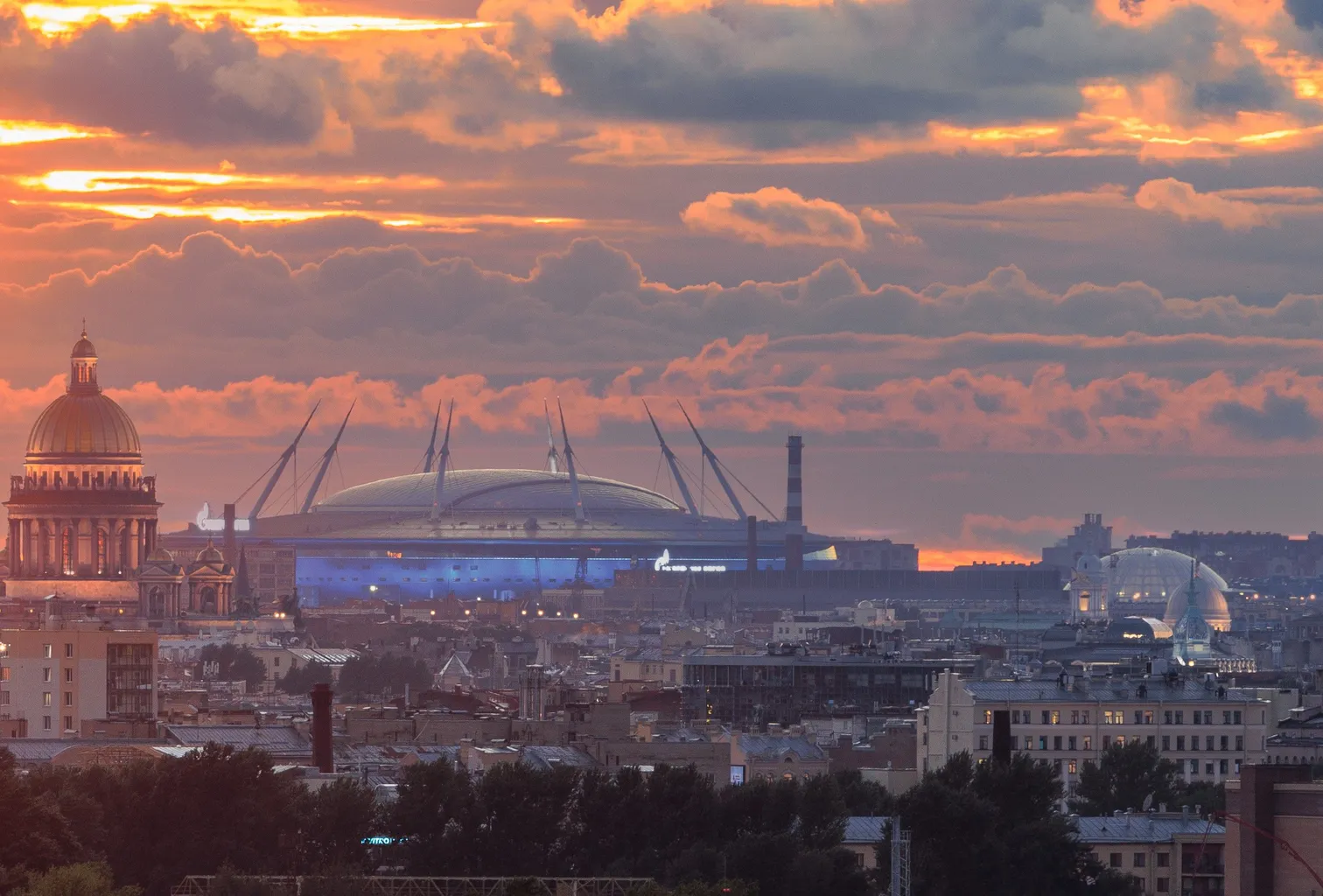

Объект

Уникальный
стадион
в
Санкт-Петербурге
считается
самым
посещаемым
и
высокотехнологичным
спортивным
объектом
Восточной
Европы.
Является
самой
масштабной
площадкой
города,
открытой
круглый
год,
которая
подходит
для
проведения
мероприятий
любого
масштаба.
Арена
обладает
уникальной
возможностью
адаптироваться
к
любому
формату
и
масштабу
мероприятий,
что
позволяет
организовать
не
только
спортивные
соревнования,
но
и
концерты,
фестивали,
выставки,
конференции
и
другие
мероприятия
как
внутри
стадиона,
так
и
на
его
территории.
На
объекте
реализованы
современные
шоу-технологии,
обеспечены
сложные
инженерные
решения
для
комфортного
проведения
разнообразных
событий.

Ключевые данные
Заказчик: Наименование клиента
  • Период разработки: 2015-2017
  • Площадь: 262 000 м²
  • Локация: Санкт-Петербург, Крестовский остров
  • Тип объекта: Стадион
Обзор / задачи

Наша
компания
занималась
разработкой
проектной
документации
инженерных
систем
стадиона.
Для
проверки
технической
обоснованности
выбранных
решений
мы
провели
математическое
моделирование.

В
ходе
этой
работы
были
созданы
модели
температурных,
скоростных,
влажностных
и
концентрационных
полей,
что
помогло
нам
оценить
распределение
воздушных
потоков.

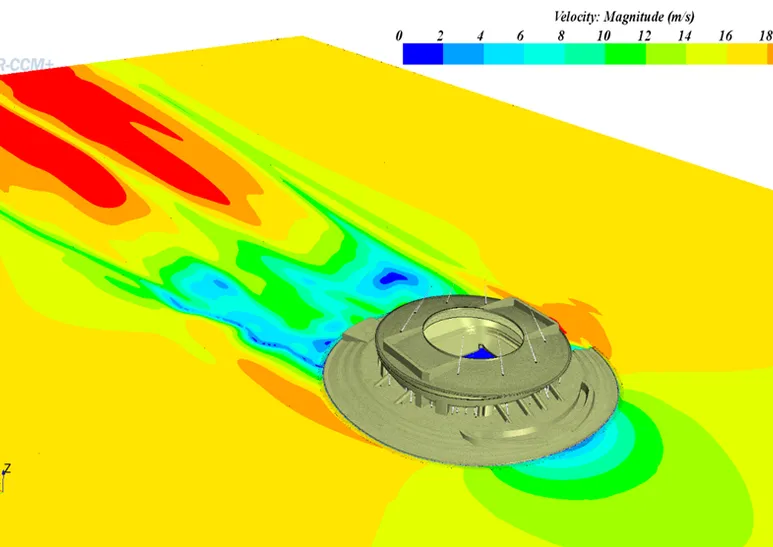

Помимо
этого,
мы
провели
математическое
моделирование
обтекания
оболочки
стадиона
ветром.
Эта
задача
была
необходима
из-за
раскрывающейся
кровли
стадиона
и
необходимости
понять,
как
воздух
циркулирует
внутри
сооружения.

Математическое
моделирование
также
было
выполнено
для
анализа
создаваемого
микроклимата
в
президентской
VIP
ложе
стадиона
в
периоды
максимальных
тепловых
нагрузок.

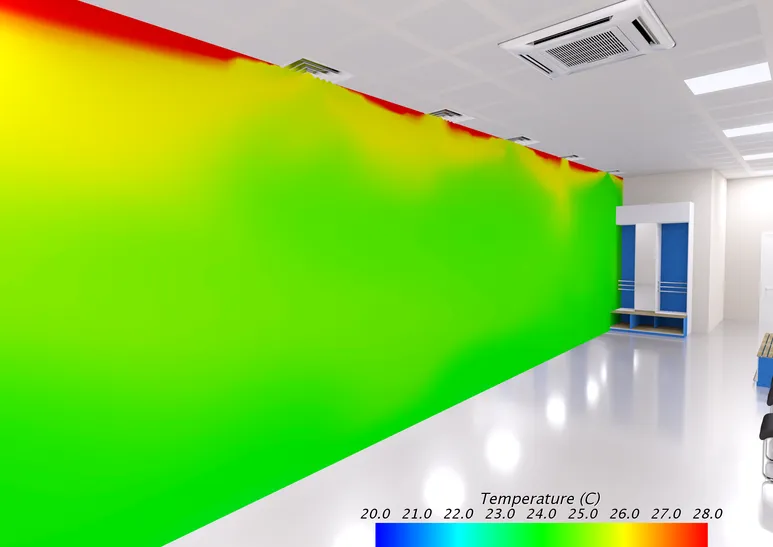

Также
проводилась
оценка
микроклимата
в
раздевалках.

Решение / Результат
  1. Устранены высокие значения скоростей на уровне поля (в месте входа приточных струй в зону размещения зрителей)
  2. Обеспечено высокое качество внутренней среды
  3. Разработаны рекомендации по достижению комфортного микроклимата в VIP ложах и раздевалках
  4. Установлены слабые места проектных решений по вентиляции и кондиционированию
  5. Сформулированы и проверены рекомендации по улучшению проектных решений

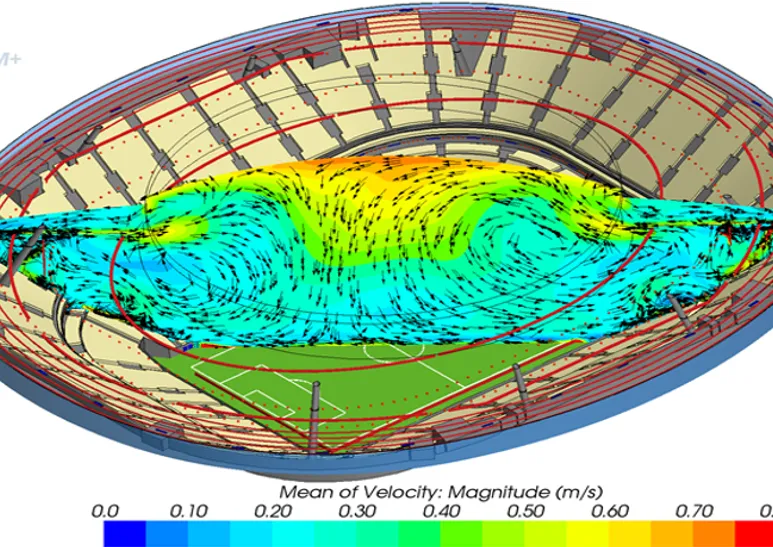

Результаты
моделирования
системы
вентиляции
и
кондиционирования
показали,
что
в
объеме
чаши
стадиона
образуется
сложное
циркуляционное
течение.

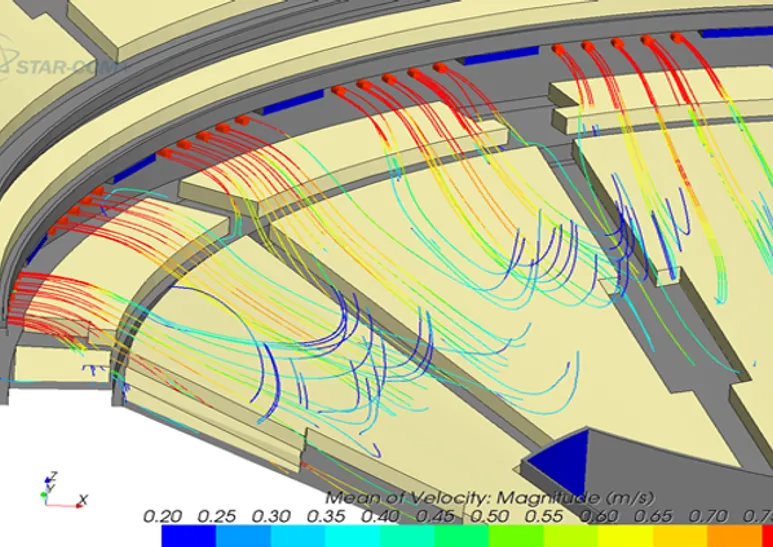

Скорость
воздействия
струй
от
приточных
воздухораспределителей
недопустимо
высока
и
составляет
около
0,7
м/с
при
температуре
14°С.

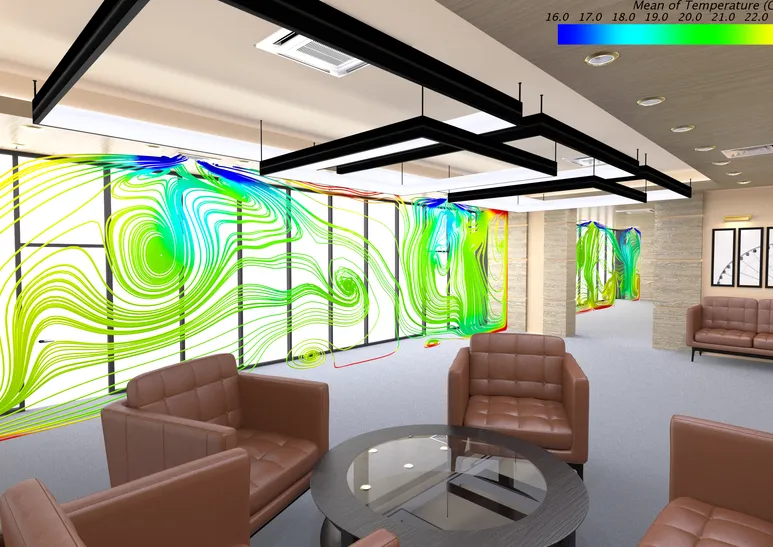

Моделирование
систем
вентиляции
и
кондиционирования
показало,
что
атмосфера
VIP
зала
не
отвечает
требованиям
безукоризненного
комфорта.

При
разработке
архитектурно-планировочных
решений
прогулочного
кластера,
математическая
модель
позволила
провести
оценку
комфортности
пешеходных
зон
в
соответствии
с
требованиями
норм.
Было
выявлено
возникновение
ускорения
потоков
в
прогулочной
зоне
на
высоте
метр
аэродинамический
след
составляет
150-160
км/час.
